Hardhet målt med ATEC

Sonaren benytter bredbåndsteknologi for økt rekkevidde og nøyaktig bunnmåling. Med sin høye pingrate og brede maksimale åpningsvinkel på hele 180 grader, er Atec ekstra effektiv ved oppmåling på grunt vann.

Bildet viser hardhet målt med ATEC, utenfor Vega i Nordland. Dybde ned til 200 meter. Dataene har endel lydfartsfeil, men disse påvirker ikke hardheten.

Hardhet med Atec, utenfor Vega i Nordland.

Neste bilde viser en detalj av bløt bunn med små harde kratere, samt noen større oppstikkende klipper i bildets overkant. Dybden er rundt 100 meter.

Detalj. Dybden er rundt 100 meter.

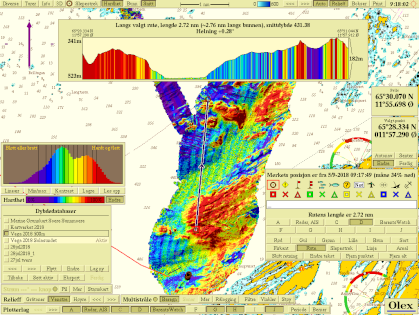

Til venstre dypere felt målt med Atec, mellom Vega og fastlandet. Fjorden rekker her ned til 523 meter. Legg merke til hvordan terrenget er hardere i sørlig halvdel, selv om dybdene er de samme.

Hardhet med ATEC

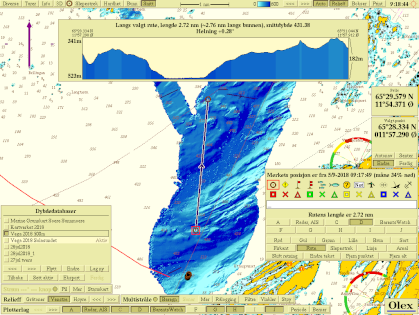

Samme utsnitt målt med Atec, vist kun som bathymetri.
